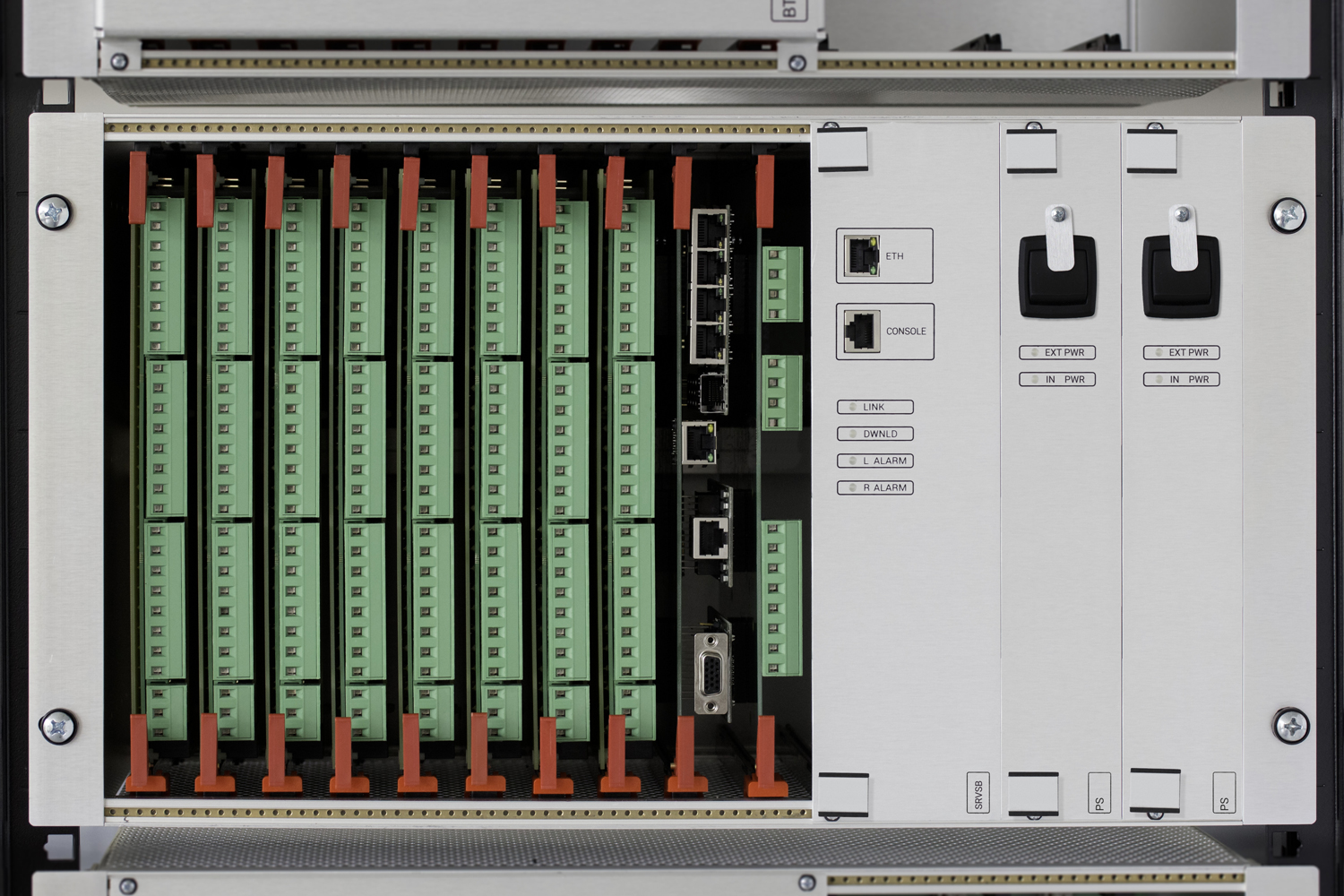

BTP-1000

Teleprotezione per reti ad alta tensione (AT)

Progettata per essere utilizzata in sottostazioni con condizioni ambientali difficili, l’unità BTP-1000 è un’apparecchiatura di teleprotezione economica per la trasmissione rapida, affidabile e sicura dei segnali di protezione su diverse tipologie di mezzi di comunicazione in conformità alla raccomandazione internazionale IEC 60834-1.

Benefici

Interfacce

Fino a 4 (indipendenti) o fino a 16 (con priorità) comandi analogici e fino a 8 (indipendenti) o fino a 256 (con priorità) comandi digitali

Elevata programmabilità dei parametri dei comandi

Gestione locale e remota facile e sicura

Supporto GOOSE IEC 61850

Caratteristiche

Interfacce analogiche e digitali
Alimentazione singola o ridondata
Manutenzione e monitoraggio semplice e rapido

Specifiche Tecniche

Conformità alle normative	IEC 60834-1, IEC 61000-6-2, IEC 61000-6-4, IEC 60255-27
Numero di ingressi/uscite di comando per ciascuna scheda	4 ingressi di comando + 8 uscite di comando + 1 allarme, ingressi/uscite completamente programmabili
Caratteristiche degli ingressi di comando	Contatti optoisolati, tensione nominale da 24 Vdc a 250 Vdc, elettricamente isolati, indipendenza di polarità
Caratteristiche delle uscite di comando	Relè a stato solido, tensione nominale da 24 Vdc a 250 Vdc, corrente massima fino a 6 A (differenti relè montati) elettricamente isolati
Linee digitali	V.11 (32/64/128 kbps), G.703 (64 kbps co-direzionale), E1 (2 Mbps), fibre ottiche SFP (850/1310/1550 nm, MM/ SM), interfaccia ottica IEEE C37.94
Linee analogiche	2/4 fili 600 Ω o alta impedenza, APLC/DPLC (integrate nell’apparecchiatura PLC BUPL-1000)
Numero di interfacce di linea	Fino a 2, in simultanea o in “hot backup”
